一、产品简介：

YRMAT系列双轴光电自准直仪，是一款电子自准直仪结合了电子目镜技术、高分辨率图像传感技术和嵌入式数字图像处理技术，可同时对X、Y两个方向的角度进行测量，提供高精度测量有1秒、0.5秒.03秒等精度。具有易便携、高精度、高稳定性等一系列优点。

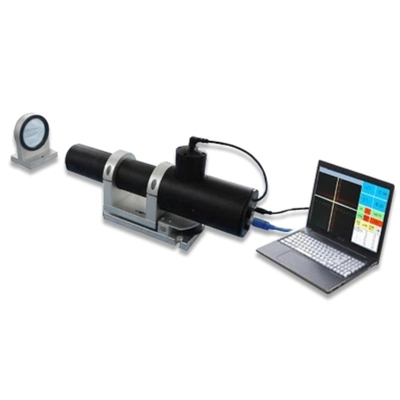

YRMAT系列由电子读数头、物镜管、底座、反光镜、控制测量软件等构成。运行于显示控制器的测量软件可显示电子目镜及测量数据，主机采用USB 2.0连接、采用半导体LED光源使用寿命长，LED具有发光效率高和发热量小的一系列优点并可将数据保存为Excel兼容格式；系列产品采用了小型化设计技术，为用户提供了高性价比的角度测量检测方案。用户可通过选配其它测量配附件及测量软件完成动态测量应用，包括对角度、直线度、垂直度、平行度、平面度、同轴度等的高精度测量。是精密机械制造、光学加工、计量实验室等传统光学自准直仪的理想替代产品。

二、产品特点：

☆双轴X、Y同时测量，方便高效

☆实时电子目镜技术，避免了人眼瞄准误差

☆高分辨率光电探测器，确保测量精度

☆长寿命LED灯源系统，经久耐用

☆多种测量软件以及配件满足不同测量需要

☆自动计算误差，自动描述曲线

☆多种精度多种规格可选，适合多种需求

三、典型应用：

☆精密机械安装定位

☆机械产品直线度、平面度、垂直度、平行度等精度保障

☆精密旋转台检测

☆航空航天光学产品装配及调整

☆物理及光学实验室

四、技术参数：

1、规格：YRMAT3028H

2、焦距：300mm

3、通光口径：60mm

4、光源：半导体光源LED

5、测量距离：0-28M

6、探测器：高分辨率传感器

7、分辨率：1-0.01″可调

8、视场范围(X、Y)：2200*1800″

9、仪器精度(中心)：±600″      ±1″

10、数据接口：USB2.0

11、电脑系统要求：要求电脑WIN7或WIN7以上，64位系统；

12、测量系统：研润自准直仪控制软件V2.0

13、仪器尺寸：（长*宽*高mm）388*135*125

五、标准配置：

1、主机

2、二维可调底座

3、标准反射镜

4、标准测量软件（含直线度模块）

5、数据线

6、仪器箱

7、合格证，保修卡，说明书

六、选配产品：

1、磁性底座

2、光学直角器

3、激光辅助找像器

4、金属多面棱体

5、可调桥板（测量平台的平面度专用）

6、精密三角架

7、平行度/垂直度误差分析模块

8、平面度误差分析模块

9、转台误差分析模块

10、笔记本电脑
